WH-2000A 真空熱壓鍵合機（塑料基）
- 型號WH-2000A
- 模式真空熱壓
WH-2000A真空熱壓機用于PMMA 、PC 、COC等硬質塑料芯片封合。真空熱壓機加熱面積230*200mm，可封合芯片厚度140mm，額定最高溫度：200℃；壓力范圍：0~3kN（300kg）
1、WH-2000A真空熱壓機產品簡介
WH-2000A真空熱壓鍵合機是蘇州汶顥微流控技術股份有限公司獨立開發，用于PMMA、PC、COC等硬質塑料芯片的鍵合，是國內外第一款硬質塑料微流控芯片加工專用設備。
點擊下載說明書>> 點擊下載CE證書>> 點擊下載專利證書>>
2.WH-2000A真空熱壓機產品特點
(1) 使用恒溫控制加熱技術，溫度控制精確；
(2) 鋁合金工作平臺，上下面平整，熱導速度快，熱導均一；
(3) 加熱面積大，涵蓋常用大小芯片；
(4) 風冷降溫，降溫速率均一，有利于提高鍵合效果；
(5) 壓力精確可調，針對不同的材料選用不同的壓力控制；
(6)采用獨特的真空熱壓系統，在保證芯片不損壞的情況下大幅度提高鍵合
3.WH-2000A真空熱壓機技術參數
1、外形尺寸：470×415×876(長×寬×高)mm；
2、重量：80kg；
3、工作面板面積：230×200(長×寬)mm；
4、可鍵合芯片厚度：0~140mm；
5、額定電壓：AC220V/50HZ；
6、壓力范圍：0~3kN；
7、額定功率：1.4KW；
8、 額定最高溫度：200℃；

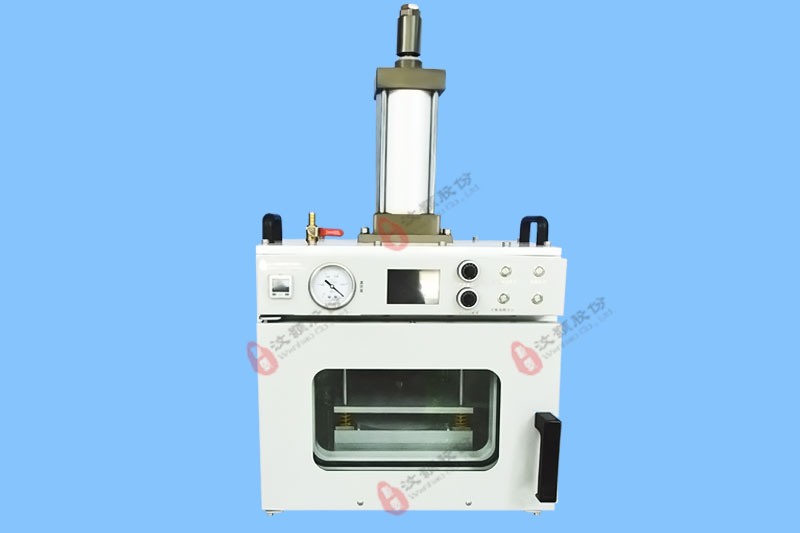

4.WH-2000A真空熱壓機特征圖解
(1) 氣缸；
(2) 精密調壓閥；
(3) 顯示屏；
(4) 玻璃觀察窗；
(5) 電源接口；
(6) 上板調溫旋鈕；
(7) 上板溫度開關；
(8) 風扇開關；
(9) 氣缸控制開關；
(10) 下板溫度開關；
(11) 下板調溫旋鈕；
示意圖1
(12) 氣壓數顯表；
(13) 真空表；
(14) 密封圈；
(15) 進氣口；
(16) 氣源進口；
(17) 真空抽氣口。
實驗室真空熱壓機壓力準確性測試數據表：
設定氣壓（Mpa） | 1 | 2 | 3 | |||||||||
氣缸壓力 | 實測壓力 | 壓力差值 | 壓力偏差% | 氣缸壓力 | 實測壓力 | 壓力差值 | 壓力偏差% | 氣缸壓力 | 實測壓力 | 壓力差值 | 壓力偏差% | |
0.06 | 47.2 | 48.1 | -0.9 | -1.9% | 49.8 | 50.1 | -0.3 | -0.6% | 51.7 | 51.8 | -0.1 | -0.2% |
0.07 | 57.3 | 58.9 | -1.6 | -2.7% | 59.5 | 59.2 | 0.3 | 0.5% | 58.5 | 58.4 | 0.1 | 0.2% |
0.09 | 72.1 | 74.1 | -2 | -2.7% | 73.4 | 73.1 | 0.3 | 0.4% | 73.2 | 73 | 0.2 | 0.3% |
0.15 | 114.5 | 117.2 | -2.7 | -2.3% | 117.6 | 116.6 | 1 | 0.9% | 117.6 | 116.4 | 1.2 | 1.0% |
0.2 | 151.7 | 153.9 | -2.2 | -1.4% | 154.2 | 152.8 | 1.4 | 0.9% | 154.8 | 152.6 | 2.2 | 1.4% |
0.25 | 187.6 | 191 | -3.4 | -1.8% | 193.2 | 191 | 2.2 | 1.2% | 194.2 | 190.9 | 3.3 | 1.7% |
0.3 | 224.4 | 226.8 | -2.4 | -1.1% | 230 | 227.8 | 2.2 | 1.0% | 232.7 | 228.3 | 4.4 | 1.9% |
0.35 | 263 | 263.9 | -0.9 | -0.3% | 266.5 | 263.9 | 2.6 | 1.0% | 271 | 265.7 | 5.3 | 2.0% |
0.4 | 295.6 | 295.8 | -0.2 | -0.1% | 304.5 | 301.4 | 3.1 | 1.0% | 308 | 302 | 6 | 2.0% |
0.45 | 336.5 | 335 | 1.5 | 0.4% | 343.3 | 339.7 | 3.6 | 1.1% | 345.5 | 339.4 | 6.1 | 1.8% |
0.5 | 376.2 | 375.8 | 0.4 | 0.1% | 381.4 | 378 | 3.4 | 0.9% | 382.4 | 374.6 | 7.8 | 2.1% |
測試結論 | 壓力準確性在±3%范圍內，測試結果合格。 | |||||||||||
注：以下圖案以實物為準，如有變動恕不另行通知。
真空熱壓機是在真空（或其它氣氛）條件下將材料熱壓成型的成套設備，主要采用電阻或感應加熱，由油缸驅動的壓頭上下加壓。在高溫下，生坯固體顆粒的相互鍵聯，晶粒長大，空隙（氣孔）和晶界逐漸減少，通過物質的傳遞，其總體積收縮，密度增加，最后成為具有某種顯微結構的致密多晶燒結體，從而將物料壓制成形。高溫、加壓以及真空或氣氛的同時作用顯著提高產品的密度、硬度以及其它機械、電子、熱學性能。
